Motherboard
komponen computer yang ditancapkan dan dapat saling berhubungan. Motherboard juga merupakan pusat-pusat sumber daya yang mengatur kerja semua kompenen yang terhubung.Selain itu, motherboard juga mengatur pemberian daya listrik pada setiap komponen PC. Di dalam Motherboard terpasang beberapa komponen, seperti dudukan untuk processor baik untuk slot maupun soket,soket memori,slot AGP/PCI Express,slot PCI,Chipset,CMOS dan komponen pendukung lainnya.Untuk membantu atau mempermudah hubungan hardware-hardware PC maka digunakan Motherboard, beginilah arsitektur PC Modern :
Bagian-bagian penting di dalam Motherboard :
Soket Processors
Berfungsi untuk menempatkan processor didalam motherboard.bentuk soket berbeda–beda tergantung dengan processor yang akan dipasang dan bentuk soket yang ada di motherboard.
Pengertian dan Jenis Processor
Processor sering disebut sebagai otak dan pusat pengendali computer yang didukung oleh kompunen lainnya. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor.
Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :
Aritcmatics Logical Unit (ALU)
Control Unit (CU)
Memory Unit (MU)
Sejarah Perkembangan Mikroprocessor :
1971 : 4004 Microprocessor
Pada tahun 1971 munculah microprocessor pertama Intel , microprocessor 4004 ini digunakan pada mesin kalkulator Busicom. Dengan penemuan ini maka terbukalah jalan untuk memasukkan kecerdasan buatan pada benda mati.
1972 : 8008 Microprocessor
Pada tahun 1972 munculah microprocessor 8008 yang berkekuatan 2 kali lipat dari pendahulunya yaitu 4004.
1974 : 8080 Microprocessor
Menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu dalam 1 bulan
1978 : 8086-8088 Microprocessor
Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama intel.
1982 : 286 Microprocessor
Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya.
1985 : Intel386™ Microprocessor
Intel 386 adalah sebuah prosesor yang memiliki 275.000 transistor yang tertanam diprosessor tersebut yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 4004
1989 : Intel486™ DX CPU Microprocessor
Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.
1993 : Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.
1995 : Intel® Pentium® Pro Processor
Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam.
1997 : Intel® Pentium® II Processor
Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.
1998 : Intel® Pentium II Xeon® Processor
Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu.
1999 : Intel® Celeron® Processor
Processor Intel Celeron merupakan processor yang dikeluarkan sebagai processor yang ditujukan untuk pengguna yang tidak terlalu membutuhkan kinerja processor yang lebih cepat bagi pengguna yang ingin membangun sebuah system computer dengan budget (harga) yang tidak terlalu besar. Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium. Dengan keluarnya processor Celeron ini maka Intel kembali memberikan sebuah processor untuk sebuah pasaran tertentu.
1999 : Intel® Pentium® III Processor
Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.
1999 : Intel® Pentium® III Xeon® Processor
Intel kembali merambah pasaran server dan workstation dengan mengeluarkan seri Xeon tetapi jenis Pentium III yang mempunyai 70 perintah SIMD. Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor , yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis.
2000 : Intel® Pentium® 4 Processor
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4 GHz.
2001 : Intel® Xeon® Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula.
2001 : Intel® Itanium® Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ).
2002 : Intel® Itanium® 2 Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium
2003 : Intel® Pentium® M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana.
2004 : Intel Pentium M 735/745/755 processors
Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya.
2004 : Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, and PCI Express peripheral interfaces.
2005 : Intel Pentium 4 Extreme Edition 3.73GHz
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.
2005 : Intel Pentium D 820/830/840
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading.
2006 : Intel Core 2 Quad Q6600
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP )
2006 : Intel Quad-core Xeon X3210/X3220
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power (TDP)
INPUT / OUTPUT
Unit Input/Output (I/O) adalah bagian dari sistem mikroprosesor yang digunakan oleh mikroprosesor itu untuk berhubungan dengan dunia luar.
Unit input adalah unit luar yang digunakan untuk memasukkan data dari luar ke dalam mikroprosesor ini, contohnya data yang berasal dari keyboard atau mouse. Sementara unit output biasanya digunakan untuk menampilkan data, atau dengan kata lain untuk menangkap data yang dikirimkan oleh mikroprosesor, contohnya data yang akan ditampilkan pada layar monitor atau printer.
Bagian input (masukan) dan juga keluaran (output) ini juga memerlukan sinyal kontrol, antara lain untuk baca I/O (Input/Ouput Read [IOR]) dan untuk tulis I/O (Input/Output Write [IOW]).
Gambar Chipset dalam motherboard :
Macam-macam Chipset :
a.Chip Northbridge
Chipset ini terletak di dekat soket processor,berfungsi untuk menghubungkan dan
Mengendalikan processor dengan system memori dan system grafis.Biasa nya berukuran paling besar disbanding chip - chip lain.terkadang produsen motherboard menambahkan heatsink atau kipas pendingin diatas chipset.
b.Chip Southbridge
Chipset ini lebih kecil daripada chipset Northbridge tadi,berfungsi untuk menghubungkan dan mengendalikan bus IDE,PCI,Keyboard,mouse,USB dan power management.
Chip BIOS
Sama seperti CMOS berguna untuk menyimpan informasi di BIOS ( Basic Input/Output System ).
BIOS, singkatan dari Basic Input Output System, dalam sistem komputer IBM PC atau kompatibelnya (komputer yang berbasis keluarga prosesor Intel x86) merujuk kepada kumpulan rutin perangkat lunak yang mampu melakukan hal-hal berikut:
1.Inisialisasi (penyalaan) serta pengujian terhadap perangkat keras (dalam proses yang disebut dengan Power On Self Test, POST)
2.Memuat dan menjalankan sistem operasi
3.Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting, kinerja, serta kestabilan komputer)
4.Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.
BIOS menyediakan antarmuka komunikasi tingkat rendah, dan dapat mengendalikan banyak jenis perangkat keras (seperti keyboard). Karena kedekatannya dengan perangkat keras, BIOS umumnya dibuat dengan menggunakan bahasa rakitan (assembly) yang digunakan oleh mesin yang bersangkutan.
Istilah BIOS pertama kali muncul dalam sistem operasi CP/M, yang merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan perangkat keras (beberapa mesin yang menjalankan CP/M memiliki boot loader sederhana dalam ROM). Kebanyakan versi DOS memiliki sebuah berkas yang disebut "IBMBIO.COM" (IBM PC-DOS) atau "IO.SYS" (MS-DOS) yang berfungsi sama seperti halnya CP/M disk BIOS.
Kata BIOS juga dapat diartikan sebagai "kehidupan" dalam tulisan Yunani (Βίος).
Komponen BIOS
Dalam BIOS, terdapat beberapa komponen dasar, yakni sebagai berikut:
Contoh dari CMOS Setup (Phoenix BIOS)
Program BIOS Setup yang memungkinkan pengguna untuk mengubah konfigurasi komputer (tipe harddisk, disk drive, manajemen daya listrik, kinerja komputer, dll) sesuai keinginan. BIOS menyembunyikan detail-detail cara pengaksesan perangkat keras yang cukup rumit apabila dilakukan secara langsung.
Driver untuk perangkat-perangkat keras dasar, seperti video adapter, perangkat input, prosesor, dan beberapa perangkat lainnya untuk sistem operasi dasar 16-bit (dalam hal ini adalah keluarga DOS).
Program bootstraper utama yang memungkinkan komputer dapat melakukan proses booting ke dalam sistem operasi yang terpasang.
BIOS juga sering disebut sebagai ROM BIOS karena pada awalnya BIOS disimpan dalam chip memori hanya baca (ROM) dalam motherboard. Mengapa disimpan di dalam ROM, adalah agar BIOS dapat dieksekusi pada waktu komputer dinyalakan, tanpa harus menunggu untuk menyalakan perangkat media penyipanan terlebih dahulu (yang memakan waktu lama). BIOS dalam komputer PC modern disimpan dalam chip ROM yang dapat ditulisi ulang secara elektrik atau Flash ROM. Karena itulah, sekarang sebutan Flash BIOS lebih populer dibandingkan dengan ROM BIOS. Berikut ini adalah beberapa chip ROM yang digunakan sebagai tempat penyimpanan BIOS.
Bus sistem
System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.
Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan. Sebagai contoh, sebuah komputer PC dengan prosesor umumnya Intel Pentium 4 memiliki bus prosesor (Front-Side Bus), bus AGP, bus PCI, bus USB, bus ISA (yang digunakan oleh keyboard dan mouse), dan bus-bus lainnya.
Bus disusun secara hierarkis, karena setiap bus yang memiliki kecepatan rendah akan dihubungkan dengan bus yang memiliki kecepatan tinggi. Setiap perangkat di dalam sistem juga dihubungkan ke salah satu bus yang ada. Sebagai contoh, kartu grafis AGP akan dihubungkan ke bus AGP. Beberapa perangkat lainnya (utamanya chipset atau kontrolir) akan bertindak sebagai jembatan antara bus-bus yang berbeda. Sebagai contoh, sebuah kontrolir bus SCSI dapat mengubah sebuah bus menjadi bus SCSI, baik itu bus PCI atau bus PCI Express.
Berdasar jenis busnya, bus dapat dibedakan menjadi bus yang khusus menyalurkan data tertentu, contohnya paket data saja, atau alamat saja, jenis ini disebut dedicated bus. Namun apabila bus yang dilalui informasi yang berbeda baik data, alamat, dan sinyal kontrol dengan metode multipleks data maka bus ini disebut multiplexed bus. Kekurangan multiplexed bus adalah hanya memerlukan saluran sedikit sehingga menghemat tempat tapi kecepatan transfer data menurun dan diperlukan mekanisme yang komplek untuk mengurai data yang telah dimultipleks. Sedangkan untuk dedicated bus merupakan kebalikan dari multipexed bus.
Beberapa bus utama dalam sistem komputer modern adalah sebagai berikut:
Bus prosesor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke cache atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.
Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.
Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).
Bus PCI Express (Peripherals Component Interconnect Express)
Bus PCI-X (Peripherals Component Interconnect Express)
Bus ISA (Industry Standard Architecture)
Bus EISA (Extended Industry Standard Architecute)
Bus MCA (Micro Channel Architecture)
Bus SCSI (Small Computer System Interface]]. Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar
Macam-macam BUS :
a.Bus AGP, singkatan dari Accelerated Graphics Port adalah sebuah bus yang dikhususkan sebagai bus pendukung kartu grafis berkinerja tinggi, menggantikan bus ISA, bus VESA atau bus PCI yang sebelumnya digunakan.
Spesifikasi AGP pertama kali (1.0) dibuat oleh Intel dalam seri chipset Intel 440 pada Juli tahun 1996. Sebenarnya AGP dibuat berdasarkan bus PCI, tapi memiliki beberapa kemampuan yang lebih baik. Selain itu, secara fisik, logis dan secara elektronik, AGP bersifat independen dari PCI. Tidak seperti bus PCI yang dalam sebuah sistem bisa terdapat beberapa slot, dalam sebuah sistem, hanya boleh terdapat satu buah slot AGP saja. Spesifikasi AGP 1.0 bekerja dengan kecepatan 66 MHz (AGP 1x) atau 133 MHz (AGP 2x), 32-bit, dan menggunakan pensinyalan 3.3 Volt. AGP versi 2.0 dirilis pada Mei 1998 menambahkan kecepatan hingga 266 MHz (AGP 4x), serta tegangan yang lebih rendah, 1.5 Volt. Versi terakhir dari AGP adalah AGP 3.0 yang umumnya disebut sebagai AGP 8x yang dirilis pada November 2000. Spesifikasi ini mendefinisikan kecepatan hingga 533 MHz sehingga mengizinkan throughput teoritis hingga 2133 Megabyte/detik (dua kali lebih tinggi dibandingkan dengan AGP 4x). Meskipun demikian, pada kenyataannya kinerja yang ditunjukkan oleh AGP 8x tidak benar-benar dua kali lebih tinggi dibandingkan AGP 4x, karena beberapa alasan teknis.
Spesifikasi AGP
Diperkenalkan
Kecepatan
Tegangan
Maksimum troughput
1x
Juli 1996
66 MHz (1 x 66 MHz), 32-bit
3.3 Volt
266 MByte/detik
2x
Juli 1996
133 MHz (2 x 66 MHz), 32-bit
3.3 Volt
533 MByte/detik
4x
Mei 1998
266 MHz (4 x 66 MHz), 32-bit
1.5 Volt
1066 MByte/detik
8x
November 2000
533 MHz (8 x 66 MHz), 32-bit
1.5 Volt
2133 MByte/detik
Selain empat spesifikasi AGP di atas, ada lagi spesifikasi AGP yang dinamakan dengan AGP Pro. Versi 1.0 dari AGP Pro diperkenalkan pada bulan Agustus 1998 lalu direvisi dengan versi 1.1a pada bulan April 1999. AGP Pro memiliki slot yang lebih panjang dibandingkan dengan slot AGP biasa, dengan tambahan pada daya yang dapat didukungnya, yakni hingga 110 Watt, lebih besar 25 Watt dari AGP biasa yang hanya 85 Watt. Jika dilihat dari daya yang dapat disuplainya, terlihat dengan jelas bahwa AGP Pro dapat digunakan untuk mendukung kartu grafis berkinerja tinggi yang ditujukan untuk workstation graphics, semacam ATi FireGL atau NVIDIA Quadro. Meskipun demikian, AGP Pro tidaklah kompatibel dengan AGP biasa: kartu grafis AGP 4x biasa memang dapat dimasukkan ke dalam slot AGP Pro, tapi tidak sebaliknya. Selain itu, karena slot AGP Pro lebih panjang, kartu grafis AGP 1x atau AGP 2x dapat tidak benar-benar masuk ke dalam slot sehingga dapat merusaknya. Untuk menghindari kerusakan akibat hal ini, banyak vendor motherboard menambahkan retensi pada bagian akhir slot tersebut: Jika hendak menggunakan kartu grafis AGP Pro lepas retensi tersebut.
Selain faktor kinerja video yang lebih baik, alasan mengapa Intel mendesain AGP adalah untuk mengizinkan kartu grafis dapat mengakses memori fisik secara langsung, yang dapat meningkatkan kinerja secara signifikan, dengan biaya integrasi yang relatif lebih rendah. AGP mengizinkan penggunaan kartu grafis yang langsung mengakses RAM sistem, sehingga kartu grafis on-board dapat langsung menggunakan memori fisik, tanpa harus menambah chip memori lagi, meski harus dibarengi dengan berkurangnya memori untuk sistem operasi.
Mulai tahun 2006, AGP telah mulai digeser oleh kartu grafis berbasis PCI Express x16, yang dapat mentransfer data hingga 4000 Mbyte/detik, yang hampir dua kali lebih cepat dibandingkan dengan AGP 8x, dengan kebutuhan daya yang lebih sedikit (voltase hanya 800 mV saja.)
b.Bus PCI (kependekan dari bahasa Inggris: Peripheral Component Interconnect) adalah bus yang didesain untuk menangani beberapa perangkat keras. PCI juga adalah suatu bandwidth tinggi yang populer, prosesor independent bus itu dadpat berfungsi sebagai bus mezzenine atau bus periferal[1]. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.
c.Bus ISA (Industry Standard Architecture) adalah sebuah arsitektur bus dengan bus data selebar 8-bit yang diperkenalkan dalam IBM PC 5150 pada tanggal 12 Agustus 1981. Bus ISA diperbarui dengan menambahkan bus data selebar menjadi 16-bit pada IBM PC/AT pada tahun 1984, sehingga jenis bus ISA yang beredar pun terbagi menjadi dua bagian, yakni ISA 16-bit dan ISA 8-bit. ISA merupakan bus dasar dan paling umum digunakan dalam komputer IBM PC hingga tahun 1995, sebelum akhirnya digantikan oleh bus PCI yang diluncurkan pada tahun 1992
MACAM-MACAM BUS ISA :
a.ISA 8-bit
Bus ISA 8-bit merupakan varian dari bus ISA, dengan bus data selebar 8-bit, yang digunakan dalam IBM PC 5150 (model PC awal). Bus ini telah ditinggalkan pada sistem-sistem modern ke atas tapi sistem-sistem Intel 286/386 masih memilikinya. Kecepatan bus ini adalah 4.77 MHz (sama seperti halnya prosesor Intel 8088 dalam IBM PC), sebelum ditingkatkan menjadi 8.33 MHz pada IBM PC/AT. Karena memiliki bandwidth 8-bit, maka transfer rate maksimum yang dimilikinya hanyalah 4.77 Mbyte/detik atau 8.33 Mbyte/detik. Meskipun memiliki transfer rate yang lamban, bus ini termasuk mencukupi kebutuhan saat itu, karena bus-bus I/O semacam serial port, parallel port, kontrolir floppy disk, kontrolir keyboard dan lainnya sangat lambat. Slot ini memiliki 62 konektor. Meski desainnya sederhana, IBM tidak langsung mempublikasikan spesifikasinya saat diluncurkan tahun 1981, tapi harus menunggu hingga tahun 1987, sehingga para manufaktur perangkat pendukung agak kerepotan membuat perangkat berbasis ISA 8-bit
b.ISA 8-bit
Bus ISA 8-bit merupakan varian dari bus ISA, dengan bus data selebar 8-bit, yang digunakan dalam IBM PC 5150 (model PC awal). Bus ini telah ditinggalkan pada sistem-sistem modern ke atas tapi sistem-sistem Intel 286/386 masih memilikinya. Kecepatan bus ini adalah 4.77 MHz (sama seperti halnya prosesor Intel 8088 dalam IBM PC), sebelum ditingkatkan menjadi 8.33 MHz pada IBM PC/AT. Karena memiliki bandwidth 8-bit, maka transfer rate maksimum yang dimilikinya hanyalah 4.77 Mbyte/detik atau 8.33 Mbyte/detik. Meskipun memiliki transfer rate yang lamban, bus ini termasuk mencukupi kebutuhan saat itu, karena bus-bus I/O semacam serial port, parallel port, kontrolir floppy disk, kontrolir keyboard dan lainnya sangat lambat. Slot ini memiliki 62 konektor. Meski desainnya sederhana, IBM tidak langsung mempublikasikan spesifikasinya saat diluncurkan tahun 1981, tapi harus menunggu hingga tahun 1987, sehingga para manufaktur perangkat pendukung agak kerepotan membuat perangkat berbasis ISA 8-bit
c.ISA 16-bit
Bus ISA 16-bit adalah sebuah bus ISA yang memiliki bandwidth 16-bit, sehingga mengizinkan transfer rate dua kali lebih cepat dibandingkan dengan ISA 8-bit pada kecepatan yang sama. Bus ini diperkenalkan pada tahun 1984, ketika IBM merilis IBM PC/AT dengan mikroprosesor Intel 80286 di dalamnya. Mengapa IBM meningkatkan ISA menjadi 16 bit adalah karena Intel 80286 memiliki bus data yang memiliki lebar 16-bit, sehingga komunikasi antara prosesor, memori, dan motherboard harus dilakukan dalam ordinal 16-bit. Meski prosesor ini dapat diinstalasikan di atas motherboard yang memiliki bus I/O dengan bandwidth 8-bit, hal ini dapat menyababkan terjadinya bottleneck pada bus sistem yang bersangkutan. Daripada membuat bus I/O yang baru, IBM ternyata hanya merombak sedikit saja dari desain ISA 8-bit yang lama, yakni dengan menambahkan konektor ekstensi 16-bit (yang menambahkan 36 konektor, sehingga menjadi 98 konektor), yang pertama kali diluncurkan pada Agustus tahun 1984, tahun yang sama saat IBM PC/AT diluncurkan. Ini juga menjadi sebab mengapa ISA 16-bit disebut sebagai AT-bus. Hal ini memang membuat interferensi dengan beberapa kartu ISA 8-bit, sehingga IBM pun meninggalkan desain ini, ke sebuah desain di mana dua slot tersebut digabung menjadi satu slot.
Slot PCI
Slot terdiri dari 2-6 buah ( tergantung dari motherboard ) yang digunakan untuk menancapkan peripheral tambahan berbasis PCI seperi Sound card,TV tuner,modem.Slot ini mendukung akses 32 bit.
Slot Grafis AGP/PCI Express
Digunakan untuk menancapkan kartu grafis.slot ini ada 2 macam yaitu AGP dan PCI Express,untuk slot AGP untuk saat ini sudah sangat jarang digunakan.PCI Express ada 2 model PCI Express dan PCI Express x16.Secara teori PCI Express mempunyai bandwidth 4 GB/s dan PCI Express x16 juga menjanjikan tampilan grafis game yang bagus.
Slot RAM
Slot berbentuk panjang yang berfungsi untuk memasang memori utama/RAM.Bentuk dan jumlah slot tergantung dari motherboard.
Pengertian RAM
Kata “memory” digunakan untuk menggambarkan suatu sirkuit elektronik yang mampu untuk menampung data dan juga instruksi program.
Memory dapat dibayangkan sebagai suatu ruang kerja bagi komputer dan memory juga menentukan terhadap ukuran dan jumlah program yang bisa juga jumlah data yang bisa diproses. Memory terkadang disebut sebagai primary storage, primary memory, main storage, main memory, internal storage. Ada beberapa macam tipe dari memory komputer, yaitu:
1. random access memory (RAM)
2. read only memory (ROM)
3. CMOS memory
4. virtual memory
Memori berfungsi menyimpan sistim aplikasi, sistem pengendalian, dan data yang sedang beroperasi atau diolah. Semakin besar kapasitas memori akan meningkatkan kemapuan komputer tersebut. Memori diukur dengan KB atau MB. Random Access Memory (RAM), merupakan bagian memory yang bisa digunakan oleh para pemakai untuk menyimpan program dan data. Kebanyakan dari RAM disebut sebagai barang yang volatile. Artinya adalah jika daya listrik dicabut dari komputer dan komputer tersebut mati, maka semua konten yang ada di dalam RAM akan segera hilang secara permanen.
Karena RAM bersifat temporer dan volatile, maka orang menciptakan suatu media penyimpanan lain yang sifatnya permanen. Ini biasanya disebut sebagai secondary storage. Secondary storage bersifat tahan lama dan juga tidak volatile, ini berarti semua data atau program yang tersimpan di dalamnya bisa tetap ada walaupun daya atau listrik dimatikan. Beberapa contoh dari secondary storage ini misalnya adalah magnetic tape, hardisk, magnetic disk dan juga optical disk.
Jenis-jenis RAM
Berdasarkan cara kerja:
1. Dynamic RAM (DRAM)
1. Fast Page Mode DRAM (FPM DRAM)
2. Extended Data Output DRAM (EDO DRAM)
3. Synchronous DRAM (SDRAM)
4. Rambus DRAM (RDRAM)
5. Double Data Rate SDRAM (DDR SDRAM)
6. Untuk video :
1. Video RAM (VRAM)
2. Windows RAM (WRAM)
3. Synchronous Graphic RAM (SGRAM)
2. Static RAM (SRAM)
Berdasarkan Module:
1. Single Inline Memory Module (SIMM)
Mempunyai kapasitas 30 atau 72 pin. Memori SIMM 30 pin untuk kegunaan PC zaman 80286 sehingga 80486 dan beroperasi pada 16 bit. Memory 72 pin banyak digunakan untuk PC berasaskan Pentium dan beroperasi pada 32 bit. Kecepatan dirujuk mengikuti istilah ns (nano second) seperti 80ns, 70ns, 60ns dan sebagainya. Semakin kecil nilainya maka kecepatan lebih tinggi. DRAM (dynamic RAM) dan EDO RAM (extended data-out RAM) menggunakan SIMM. DRAM menyimpan bit di dalam suatu sel penyimpanan (storage sell) sebagai suatu nilai elektrik (electrical charge) yang harus di-refesh beratus-ratus kali setiap saat untuk menetapkan (retain) data. EDO RAM sejenis DRAM lebih cepat, EDO memakan waktu dalam output data, dimana ia memakan waktu di antara CPU dan RAM. Memori jenis ini tidak lagi digunakan pada komputer akhir-akhir ini .
2. Double Inline Memory Module (DIMM)
Berkapasitas 168 pin, kedua belah modul memori ini aktif, setiap permukaan adalah 84 pin. Ini berbeda daripada SIMM yang hanya berfungsi pada sebelah modul saja. Menyokong 64 bit penghantaran data. SDRAM (synchronous DRAM) menggunakan DIMM. Merupakan penganti dari DRAM, FPM (fast page memory) dan EDO. SDRAM pengatur (synchronizes) memori supaya sama dengan CPU clock untuk pemindahan data yang lebih cepat. dan terdapat dalam dua kecepatan iaitu 100MHz (PC100) dan 133MHz (PC133).
3. RIMM (Rambus)
Dulu dikenali sebagai RDRAM. Adalah sejenis SDRAM yang dibuat oleh Rambus. DRDRAM digunakan untuk CPU dari Intel yang berkecepatan tinggi. Pemindahan data sama seperti DDR SDRAM tetapi mempunyai dua saluran data untuk meningkatkan kemampuan. Juga dikenali sebagai PC800 yang kerkelajuan 400MHz. Beroperasi dalam bentuk 16 bit bukan 64 bit. Pada saat ini terdapat DRDRAM berkecepatan 1066MHz yang dikenal dengan RIMM (Rambus inline memory module). DRDRAM model RIMM 4200 32-bit menghantar 4.2gb setiap saat pada kecepatan 1066MHZ.
Berdasarkan jumlah pin: 30 pin, 72 pin, 168 pin. Berdasarkan kecepatannya (nanosecond)
Terdapat beberapa jenis RAM yang beredar dipasaran hingga saat ini yaitu :
1. FPM DRAM (Fast Page Mode Random Access Memory)
Adalah RAM yang paling pertama kali ditancapkan pada slot memori 30 pin mainboard komputer, dimana RAM ini dapat kita temui pada komputer type 286 dan 386. Memori jenis ini sudah tidak lagi diproduksi.
2. EDO RAM ( Extended Data Out Random Access Memory)
RAM jenis ini memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan RAM biasa. Slot memori untuk EDO – RAM adalah 72 pin. Bentuk EDO-RAM lebih panjang daripada RAM yaitu bentuk Single Inline Memory Modul (SIMM). Memiliki kecepatan lebih dari 66 Mhz
3. BEDO RAM (Burst EDO RAM)
RAM yang merupakan pengembangan dari EDO RAM yang memiliki kecepatan lebih dari 66 MHz.
4. SD RAM (Synchronous Dynamic Random Access Memory)
RAM jenis ini memiliki kemampuan setingkat di atas EDO-RAM. Slot memori untuk SD RAM adalah 168 pin. Bentuk SD RAM adalah Dual Inline Memory Modul (DIMM). Memiliki kecepatan di atas 100 MHz.
5. RD RAM (Rambus Dynamic Random Access Memory)
RAM jenis ini memiliki kecepatan sangat tinggi, pertama kali digunakan untuk komputer dengan prosesor Pentium 4. Slot Memori untuk RD RAM adalah 184 pin. Bentuk RD RAM adalah Rate Inline Memory Modul (RIMM). Memiliki kecepatan hingga 800 MHz.
6. DDR SDRAM (Double Data Rate Synchronous Dynamic RAM)
RAM jenis ini memiliki kecepatan sangat tinggi dengan menggandakan kecepatan SD RAM, dan merupakan RAM yang banyak beredar saat ini. RAM jenis ini mengkonsumsi sedikit power listrik. Slot Memori untuk DDR SDRAM adalah 184 pin, bentuknya adalah RIMM.
RAM terdiri dari sekumpulan chip. Chip-chip ini mampu untuk menampung:
1. data untuk diproses;
2. instruksi atau program, untuk memproses data;
3. data yang telah diproses dan menunggu untuk dikirim ke output device, secondary storage atau juga communication device;
4. instruksi sistem operasi yang mengontrol fungsi-fungsi dasar dari sistem komputer
Semua data dan program yang dimasukkan lewat alat input akan disimpan terlebih dahulu di main memory, khususnya di RAM yang merupakan memori yang dapat di akses, artinya dapat diisi dan diambil isinya oleh programmer.
Video RAM
VRAM adalah memori komputer yang digunakan untuk menyimpan data gambar yang ditampilkan di monitor komputer, yang bertindak sebagai buffer antara CPU dan kartu grafis. Bila ada gambar yang akan ditampilkan pada layar, gambar yang pertama dibaca oleh prosesor dan kemudian ditulis dengan VRAM. Data tersebut kemudian diubah oleh RAM digital-ke-analog converter (RAMDAC) menjadi sinyal analog yang dikirim ke layar. seluruh proses yang terjadi begitu cepat yang tidak dapat ditangkap oleh penglihatan manusia. Tidak seperti kebanyakan sistem RAM, VRAM adalah chip dual-porting, yang berarti bahwa saat layar membaca dari VRAM untuk memperbarui gambar yang sedang ditampilkan, maka prosesor yang baru menulis gambar dengan VRAM; hal ini mencegah tampilan dari kerlip antara redrawing tampilan.
Jenis VRAM
A.Synchronous Graphics RAM (SGRAM)
SGRAM adalah jenis RAM yang tersinkronisasi. Ini berarti data dapat diubah dalam satu operasi daripada sebagai urutan membaca, menulis, dan memperbarui operasi. Hal ini memungkinkan latar belakang, depan, dan gambar yang akan mengisi layar dengan lebih efisien.
B.Rambus Dynamic RAM (RDRAM)
Perangkat ini dirancang oleh Rambus dan termasuk milik Rambus. Video editing pro chip ini dioptimalkan untuk streaming video.
C.Window RAM (WRAM)
WRAM bekerja secara dual-porting, artinya memiliki bandwidth sekitar 25% lebih banyak daripada VRAM standar, yang bertujuan untuk mengurangi biaya.
D.Multibank Dynamic RAM (MDRAM)
Ini juga merupakan VRAM kinerja tinggi, dikembangkan oleh MoSys yang membagi memori menjadi bagian-bagian sebesar 32 KB yang dapat diakses secara individual. Hal ini membuat transfer memori lebih efisien dan meningkatkan kinerja secara keseluruhan. Keuntungan lain dari MDRAM adalah dapat diproduksi dengan jumlah memori yang tepat untuk suatu resolusi, sehingga lebih murah jika dibuat secara massal dibanding dengan jenis VRAM lainnya.
Baterai CMOS
Baterai kecil yang berfungsi untuk menyimpan konfigurasi system computer.CMOS ( Complementary Metal Oxide Semiconductor ).
Port Parallel ATA/IDE
Konektor untuk menghubungkan peripheral IDE seperti HDD PATA,atau drive CD /DVD.
Port SATA
Generasi terbaru untuk konektor menhubungkan HDD SATA,atau CD/DVD,dan tentukan nya dengan transfer rate yang lebih cepat daripada port ATA/IDE.
Dan banyak lagi bagian – bagian yang ada didalam motherboard, dan mempunyai kemampuan serta kegunaan sendiri untuk mendukung motherboard. Untuk saat ini banyak sekali merek motherboard yang ada tinggal sesuai dengan budget dan kebutuhan kita.
Langkah – Langkah Menginstall
OS Windows XP
Setting Bios (PhoenixBios)
Pilih Advenced Setup :
Quick Boot Pilih (Enabled)
1st Boot device Pilih (Lite-On DVD DLH-16)
2ndBoot device Pilih (Hitachi HDS 72168 OPI)
3rdBoot device Pilih (Disable)
Untul mengatur Bootting pertama, kedua & ketiga
Tekan F10 untuk menyimpan data (exit)
Tekan -/+ untuk Change Values
Masukan CD
Tekan Enter dan Space (sampai muncul Windows Setup)

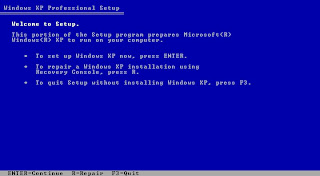

Gambar 1.1
Tunggu Loadingnya sesaat
Tekan Enter untuk Continue dan tunggu loadingnya selesai
Gambar 1.2
Tekan F8 (I agree)
Tekan ESC (don’t repair)
Gambar 1.3
Hapus semua pertisi dengan menekan tombol D (delete), kemudian Tekan L (delete)
Pilih Upartition Space
Tekan C (create patition) untuk membuat partisi C
Pilih 20000MB = 20GB
Tekan Enter
Tekan C (create patition) untuk membuat partisi D
Isi dengan sisa partisi yang ada
Tekan Enter (Install)
Format Partisi dengan system NTFS
Tekan Enter (continue) tunggu sampai selesai

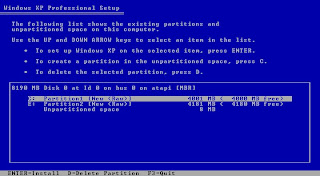

Gambar 1.4
Untuk membuat partisi D, isi dengan sisa partisi yang ada
Gambar 1.5
Partisi C
Gambar 1.6
Memformat Partisi Yang telah Dibuat
Dengan memilih format NTFS
Gambar 1.7
Tunggu Hingga Formatting Selesai
Gambar 1.8
Setalah Formatting selesai
Muncul Installing Windows
Tunggu proses Setup
Gambar 1.9
Windows XP Propesional Setup
Klik Next
Gambar 2.0
Isi Nama & Organisation
Klik Next
Gambar 2.1
Isi Produck Key
Masukkan Product Key yang berfungsi sebagai kunci
Klik Next
Gambar 2.2
Computer Name And Administrator
Computer Name (untuk nama computer tersebut)
Password (untuk memberi pengaman)
Klik Next
Gambar 2.3
Atur Date And Time Setting (Untuk mengatur Hari, Jam & Waktu GMT)
Date And Time (Hari & Jam)
Time Zone : (GMT+07.00) Bangkok, Hanoi, Jakarta
Klik Next
Gambar 2.4
Typical Setting
Klik Next
Gambar 2.5
WorkGroup Of Computer Domain
Klik Next (tunggu sampai copying file selesai)
Klik OK (saat Computer menyala)
Monitor Setting
Klik OK
Gambar 2.6
Tunggu Hingga proses penyimpanan Selesai
Gambar 2.7
Welcome To Microsoft Windows XP
Klik Next
Gambar 2.8
Klik Skip (untuk melihat apa saja yang harus kita isi)
Gambar 2.9
Ready To Register With Microsoft
Klik-No,Not at this time(Untuk tidak regristasi pada Microsoft)
Klik Next
Isi Your Name
Klik Next
Thank You
Klik Finish
Gambar 3.0
Selasai menginstall
Bila telah selesai regristrasi akan muncul gambar seperti dibawah ini
Gambar 3.1
Proses Installasi OS Windows XP telah selesai
Dan Windows Xp dapat digunakan
Gambar 3.2
Spesifikasi Jenis-Jenis Processor
4:34:00 PM
Unknown
1971 : 4004 Microprocessor
1999 : Intel® Pentium® III Processor
1971 : 4004 Microprocessor
1999 : Intel® Pentium® III Processor
